CBN铣刀片合集
发布单位: 立方氮化硼刀具,CBN刀片,陶瓷刀片,HLCBN刀具 . 所属类别: 产品推荐 . 点击查阅: 12547 次.
CBN铣刀片合集简介:
华菱CBN铣刀片分为整体聚晶CBN铣刀片和焊接式CBN铣刀片，其中整体聚晶CBN铣刀片粗铣、精铣均可，而焊接式CBN铣刀片主要用于精铣工序，华菱整体聚晶CBN铣刀片可大余量粗铣高硬度铸铁、硬钢等材质，在高速精铣灰铸铁过程中可保证较高表面光洁度和尺寸精度。
1、华菱CBN铣刀片牌号
|
刀具牌号 |
适合加工材质 |
加工方式 |
典型应用行业 |
|
BN-K1 |
冷硬铸铁，高镍铬、高硬度合金铸铁； |
粗加工 |
合金铸铁轧辊；渣浆泵；耐磨铸件等。 |
|
BN-S20 |
淬硬钢、耐热耐磨钢、高锰钢 |
粗加工，半精加工 |
高速钢轧辊；丝杠；风电轴承。 |
|
BN-S200 |
淬硬钢，高温合金 |
精加工 |
风电轴承。 |
|
BN-S300 |
灰铸铁 |
粗加工，精加工 |
制动盘；制动鼓；铸铁发动机、变速箱；气缸套等。 |
|
BNK30 |
灰铸铁，铁系烧结合金 |
半精加工，精加工 |
制动盘；制动鼓；铸铁发动机、变速箱 。 |
|
BN-H10 |
淬硬钢，高强度合金 |
精加工 |
轴承；齿轮、齿轮轴；高硬度零件。 |
|
BN-H21 |
淬硬钢 |
精加工 |
轴承；齿轮、齿轮轴；模具等 |
|
BN-K10 |
灰铸铁，粉末冶金 |
精加工 |
气门座圈；发动机缸孔；粉末冶金零件。 |
2、华菱CBN铣刀片切削参数
|
加工材料 |
加工工序 |
切削参数 |
推荐刀具牌号 |
|
切削速度
Vc(m/min) |
吃刀深度
ap（mm） |
进给量
Fr（mm/r） |
|
高硬度铸铁
（硬度：HRC35-68） |
粗加工 |
35-120 |
1-10 |
0.15-1.0 |
BN-K1 |
|
精加工 |
60-200 |
≤1 |
0.05-0.35 |
BN-K10，BN-H10 |
|
硬钢
（硬度≥HRC45） |
粗加工 |
50-150 |
1-10 |
0.1-0.5 |
BN-S20 |
|
精加工 |
90-250 |
≤1 |
0.05-0.35 |
BN-H10，BN-H21，BN-S200 |
|
灰铸铁 |
粗加工 |
400-1200 |
1-10 |
0.2-1.0 |
BN-S300 |
|
精加工 |
600-2000 |
≤1 |
0.05-0.3 |
BNK30，BN-K10 |
3、华菱CBN铣刀片材质性能
|
刀具牌号 |
结合剂 |
CBN含量（%） |
粒度（μm） |
硬度（HV） |
|
BN-K1 |
TIC |
90 |
8-12 |
3000-3250 |
|
BN-S20 |
TIN |
76 |
4-6 |
2900-3100 |
|
BN-S200 |
TIN |
60 |
2-4 |
2800-3000 |
|
BN-S300 |
AL，TIC |
97 |
4-6 |
3400-3600 |
|
BN-H10 |
TIN |
50 |
≤1 |
2700-2800 |
|
BN-H21 |
AL，TINC |
60 |
1-2 |
2600-2800 |
|
BN-K10 |
Ti，Co |
95 |
≤2 |
3300-3500 |
|
BNK30 |
Si，TIC |
97 |
2-4 |
3400-3600 |
4、华菱CBN铣刀片可承受切削状态
|
CBN含量等级 |
刀具牌号 |
承受吃刀深度 |
推荐切削状态 |
|
高含量 |
BN-K1 |
1-10mm |
断续-连续 |
|
BN-S300 |
≤2mm |
连续切削 |
|
BNK30 |
≤1.5mm |
连续切削 |
|
BN-K10 |
≤0.5mm |
连续切削 |
|
低含量 |
BN-S20 |
1-10mm |
断续-连续 |
|
BN-S200 |
≤1mm |
连续切削 |
|
BN-H10 |
≤0.5mm |
连续-中断续 |
|
BN-H21 |
≤0.5mm |
中断续—强断续 |

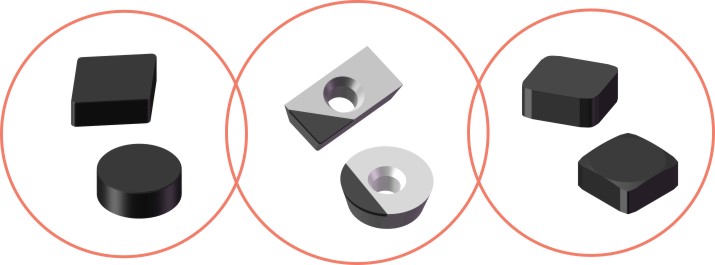

5、点击下方图片查看具体刀片型号
