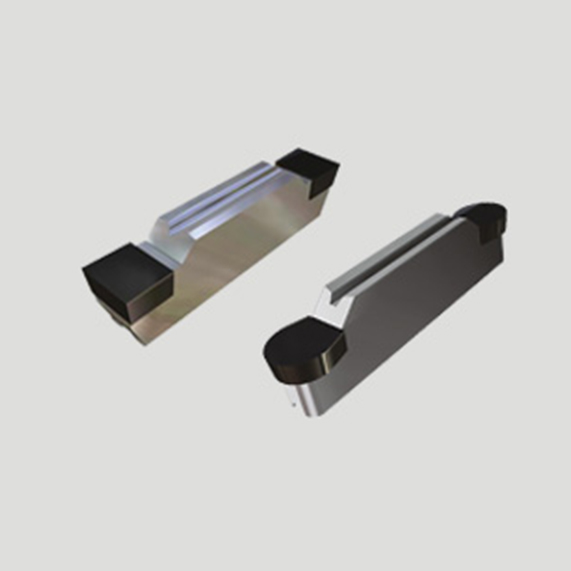

PCD切槽刀简介:
提供如铝活塞用切槽刀，提供非标刀具制作，可来图/来样加工。
华菱超硬PCD切槽刀系列用于汽车，空调压缩机等行业，由于工件槽部要求精度和表面粗糙度极高，采用华菱超硬高耐磨性的PCD切槽刀加工，不仅提高工件的加工精度、节约加工成本，而且提高生产效率。
PCD切槽刀：主要用于各种铝、铜件和其他有色金属外圆槽、端面槽、内孔槽的切削。
|
|

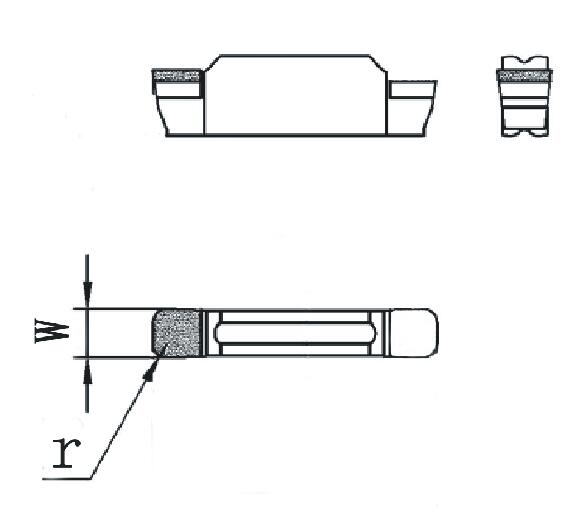

订货编码 |
刃口数量 |
尺寸参数（mm） |
|
W |
r |
|
MGGN200-02 |
1 |
2 |
0.2 |
|
MGGN300-02 |
1 |
3 |
0.2 |
|
MGGN300-04 |
1 |
3 |
0.4 |
|
MGGN300-08 |
1 |
3 |
0.8 |
|
MGGN400-02 |
1 |
4 |
0.2 |
|
MGGN400-04 |
1 |
4 |
0.4 |
|
MGGN400-08 |
1 |
4 |
0.8 |
|
MGGN500-02 |
1 |
5 |
0.2 |
|
MGGN500-04 |
1 |
5 |
0.4 |
|
MGGN500-08 |
1 |
5 |
0.8 |
|
MGGN600-02 |
1 |
6 |
0.2 |
|
MGGN600-04 |
1 |
6 |
0.4 |
|
MGGN600-08 |
1 |
6 |
0.8 |
|
|
订货编码 |
刃口数量 |
尺寸参数（mm） |
|
W |
r |
|

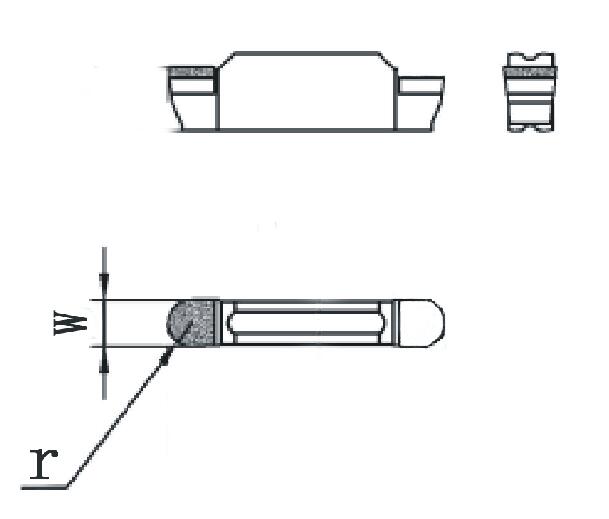

MRGN200-R1.0 |
1 |
2 |
1.0 |
|
MRGN300-R1.5 |
1 |
3 |
1.5 |
|
MRGN400-R2.0 |
1 |
4 |
2.0 |
|
MRGN500-R2.5 |
1 |
5 |
2.5 |
|
MRGN600-R3.0 |
1 |
6 |
3.0 |
|
|
订货编码 |
刃口数量 |
尺寸参数（mm） |
|
ΦI.C |
S1 |
W |
Lamax |
r |
|
TGR/L-1.25 |
1 |
12.7 |
4.76 |
1.25 |
2.5 |
0.2 |
|
TGR/L-1.50 |
1 |
1.50 |
3.9 |
|
TGR/L-2.00 |
1 |
2.00 |
3.9 |
|
TGR/L-2.50 |
1 |
2.50 |
5.4 |
03 |
|
TGR/L-3.00 |
1 |
3.00 |
5.4 |
|
TGR/L-3.50 |
1 |
3.50 |
5.4 |
0.4 |
|
TGR/L-4.00 |
1 |
4.00 |
5.4 |

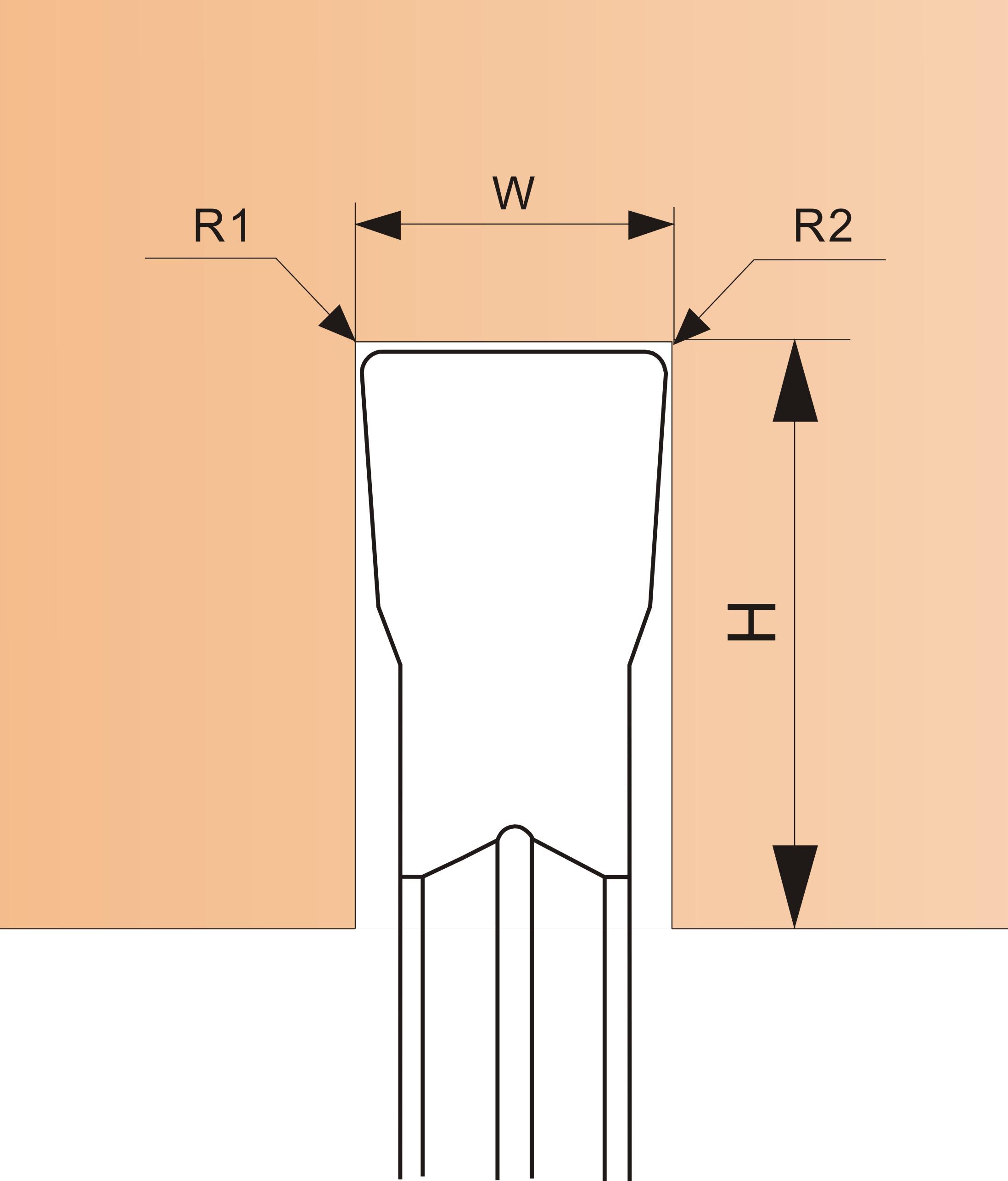

备注：槽刀刀片及配套刀杆可根据加工尺寸要求定制，请填写下表指定内容，可获得对应设计方案及报价；刀片材料选择另咨询刀具销售工程师。
|
形状 |
项目 |
内容 |
|
|
刃宽 CW（mm） |
|
|
刀尖圆弧 R（mm） |
|
|
被加工材质 |
|
|
切槽深度 H（mm） |
|
|
加工部位 |
□ 外圆槽
□ 内孔槽
□ 端面槽 |
|
配备刀杆长度*横截面大小（mm） |
|
