CBN铣刀盘简介:
CBN铣刀片及刀盘简介:
无孔的整体CBN刀片用面铣刀刀盘，刀片夹紧方式为楔块式装夹；此类刀盘所装CBN铣削刀片一般无后角（正反面均可用），但在刀盘结构上设置有装夹后角。一般应用于高硬度材料高速粗铣削和精铣削；也适合灰口铸铁的超高速铣削。我司提供φ60--φ315直径PCBN面铣刀，参考型号如下：
装圆形刀片的铣刀
|
型号规格 |
齿数Z. |
尺寸 |
刀片
|
配件 |
|
D |
D1 |
H |
d |
刀垫 |
压板 |
紧固螺钉 |
紧固螺钉 |
扳手 |
|
TRM63R/L |
3 |
63 |
60 |
63 |
莫氏4#锥柄 |
RNFN120600 |
TRMR/L02 |
A-10 |
TRM04 |
TRM05 |
S4.0 |
|
TRM80R/L |
4 |
80 |
77 |
|
TRM100R/L |
5 |
100 |
97 |
|
TRM125R/L |
7 |
125 |
135 |
40 |
|
TRM160R/L |
9 |
160 |
170 |
|
TRM200R/L |
12 |
200 |
210 |
|
TRM250R/L |
15 |
250 |
260 |
|
TRM315R/L |
18 |
315 |
325 |
80 |
60 |

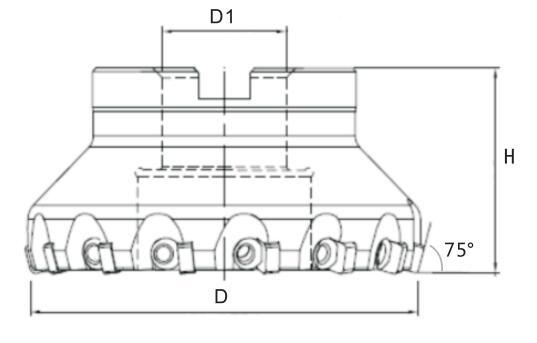

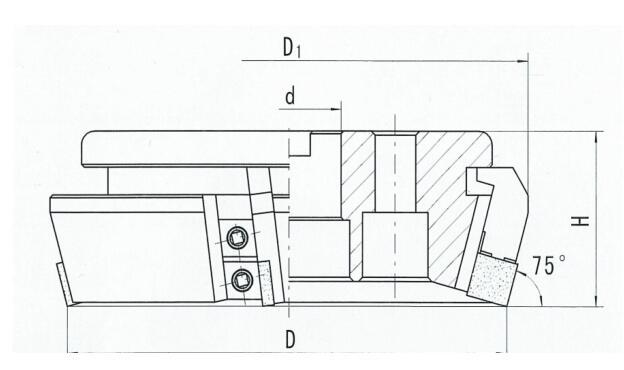

装方形刀片的75度面铣刀
|
型号规格 |
齿数（Z） |
尺寸 |
刀片 |
配件 |
|
D |
D1 |
H |
d |
压块 |
刀垫 |
双头螺钉 |
扳手 |
|
TSM63R/L |
3 |
63 |
60 |
63 |
莫氏4#锥柄 |
SNFN120708 SNFN120712 SNFN120716 SNFN120720 |
TSMR/L03 |
TSMR/L-02 |
GMC125-05 M10*1*22 |
□5.0 |
|
TSM80R/L |
4 |
80 |
77 |
|
TSM100R/L |
5 |
100 |
97 |
|
TSM125R/L |
7 |
125 |
141 |
40 |
|
TSM160R/L |
9 |
160 |
177 |
|
TSM200R/L |
12 |
200 |
218 |
|
TSM250R/L |
15 |
250 |
268 |
|
TSM315R/L |
18 |
315 |
333 |
80 |
60 |

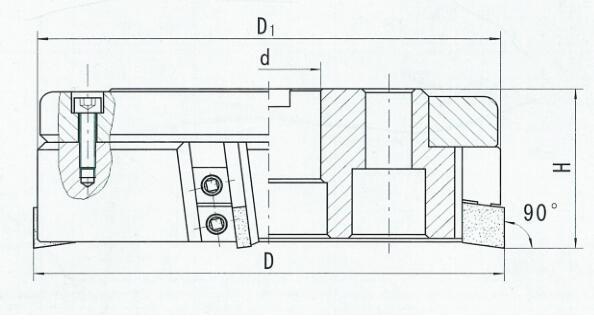

装菱形刀片的90度铣刀
|
型号规格 |
齿数（Z） |
尺寸 |
刀片 |
配件 |
|
D |
D1 |
H |
d |
压块 |
刀垫 |
双头螺钉 |
扳手 |
|
TZM63R/L |
3 |
63 |
60 |
63 |
莫氏4#锥柄 |
CNFN120708 CNFN120712 CNFN120716 CNFN120720 |
TZMR/L-03 |
TZMR/L-02 |
GMC125-05 M10*1*22 |
□5.0 |
|
TZM80R/L |
4 |
80 |
77 |
|
TZM100R/L |
5 |
100 |
97 |
|
TZM125R/L |
6 |
125 |
122 |
40 |
|
TZM160R/L |
9 |
160 |
157 |
|
TZM200R/L |
12 |
200 |
197 |
|
TZM250R/L |
15 |
250 |
247 |
|
TZM315R/L |
18 |
315 |
312 |
80 |
60 |

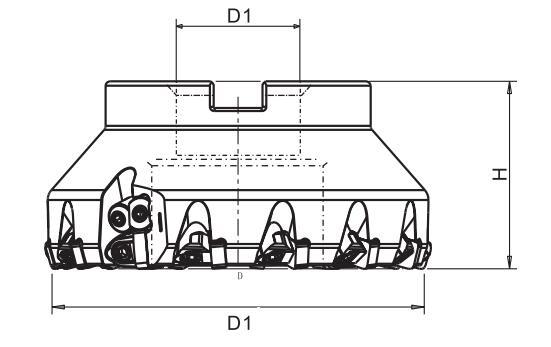

高效面铣刀盘
|
型号规格 |
齿数（Z） |
基本尺寸 |
刀片型号 |
配件 |
|
D |
D1 |
H |
楔块 |
双头螺钉 |
扳手 |
|
FME01-063-A22-SN09-07 |
7 |
63 |
22 |
40 |
SNEN0904ENS |
FME01-1 |
FME01-2 |
FME01-3 |
|
FME01-080-A27-SN09-09 |
9 |
80 |
27 |
50 |
|
FME01-100-B32-SN09-12 |
12 |
100 |
32 |
50 |
|
FME01-125-B40-SN09-14 |
14 |
125 |
40 |
63 |
|
FME01-160-B40-SN09-18 |
18 |
160 |
40 |
63 |
|
FME01-200-C60-SN09-24 |
24 |
200 |
60 |
63 |
|
FME01-250-C60-SN09-30 |
30 |
250 |
60 |
63 |
|
FME01-315-D60-SN09-36 |
36 |
315 |
60 |
70 |
精密面铣刀盘
|
型号规格 |
齿数（Z） |
基本尺寸 |
刀片型号 |
配件 |
|
铣刀片 |
修光刀片 |
D |
D1 |
H |
铣削刀片 |
修光刀片 |
楔块 |
调整块 |
双头螺钉 |
扳手 |
|
FME02-063-A22-SN09-07 |
6 |
1 |
63 |
22 |
40 |
SNEN0904
ENS |
SNEX1204
ZZ |
FME02-1 |
FME02-2 |
FME02-3 |
FME02-4 |
|
FME02-080-A27-SN09-09 |
8 |
1 |
80 |
27 |
50 |
|
FME02-100-B32-SN09-12 |
10 |
2 |
100 |
32 |
50 |
|
FME02-125-B40-SN09-14 |
12 |
2 |
125 |
40 |
63 |
|
FME02-160-B40-SN09-18 |
15 |
3 |
160 |
40 |
63 |
|
FME02-200-C60-SN09-24 |
20 |
4 |
200 |
60 |
63 |
|
FME02-250-C60-SN09-30 |
25 |
5 |
250 |
60 |
63 |
|
FME02-315-D60-SN09-36 |
30 |
6 |
315 |
60 |
70 |
超精面铣刀盘
|
型号规 |
齿数（Z） |
基本尺寸 |
刀片型号 |
配件 |
|
铣刀片 |
修光刀片 |
D |
D1 |
H |
铣削刀片 |
修光刀片 |
楔块 |
调整块 |
双头螺钉 |
扳手 |
|
FME03-063-A22-SN09-07 |
6 |
1 |
63 |
22 |
40 |
SNEN0904ENS |
SNEX1204
ZZ |
FME03-1 |
FME03-2 |
FME03-3 |
FME03-4 |
|
FME03-080-A27-SN09-09 |
8 |
1 |
80 |
27 |
50 |
|
FME03-100-B32-SN09-12 |
10 |
2 |
100 |
32 |
50 |
|
FME03-125-B40-SN09-14 |
12 |
2 |
125 |
40 |
63 |
|
FME03-160-B40-SN09-18 |
15 |
3 |
160 |
40 |
63 |
|
FME03-200-C60-SN09-24 |
20 |
4 |
200 |
60 |
63 |
|
FME03-250-C60-SN09-30 |
25 |
5 |
250 |
60 |
63 |
|
FME03-315-D60-SN09-36 |
30 |
6 |
315 |
60 |
70 |
