复合式CBN刀片型号合集
发布单位: 立方氮化硼刀具,CBN刀片,陶瓷刀片,HLCBN刀具 . 所属类别: 焊接复合式CBN刀具 . 点击查阅: 8033 次.
复合式CBN刀片型号合集简介:
华菱复合式CBN刀片具备优异的耐磨性及抗冲击韧性，尤其在淬硬钢领域优势显著，从连续—断续工况均可提供对应的刀片进行硬车削，其中BN-H21材质主要用于强断续切削工况，并可保证Ra0.8的表面光洁度。同时为了更好的延长刀具使用寿命，提高加工效率，华菱推出涂层CBN刀片BN-H05 C25，BN-H10 C25，BN-H21 C25，广泛应用于淬硬钢领域。
1、华菱复合式CBN刀片牌号汇总表
|
刀具牌号 |
适合加工材质 |
加工方式 |
典型应用行业 |
|
BN-H05 |
淬硬钢 |
精加工 |
齿轮，齿轮轴；轴承等。 |
|
BN-H10 |
淬硬钢，高强度合金 |
精加工 |
轴承；齿轮，齿轮轴；高硬度零件。 |
|
BN-H21 |
淬硬钢 |
精加工 |
轴承；齿轮、齿轮轴；模具等。 |
|
BN-K50 |
粉末冶金 |
精加工 |
粉末冶金齿轮；气门座圈等。 |
|
BN-K10 |
灰铸铁，粉末冶金 |
精加工 |
气门座圈；发动机缸孔；粉末冶金零件。 |
|
BN-H05 C25 |
淬硬钢 |
精加工 |
齿轮、齿轮轴；轴承等。 |
|
BN-H10 C25 |
淬硬钢 |
精加工 |
轴承；齿轮，齿轮轴；高硬度零件 |
|
BN-H21 C25 |
淬硬钢 |
精加工 |
轴承；齿轮、齿轮轴；模具等。 |
2、华菱复合式CBN刀片切削参数
|
加工材料 |
加工工序 |
切削参数 |
推荐刀具牌号 |
|
切削速度
Vc(m/min) |
吃刀深度
ap（mm） |
进给量
Fr（mm/r） |
|
高硬度铸铁
（硬度：HRC35-68） |
精加工 |
60-200 |
≤1 |
0.05-0.35 |
BN-K10，BN-H10 |
|
硬钢
（硬度≥HRC45） |
精加工 |
90-250 |
≤1 |
0.05-0.35 |
BN-H05，BN-H10，BN-H21 |
|
灰铸铁 |
精加工 |
600-2000 |
≤1 |
0.05-0.3 |
BN-K10 |
3、华菱复合式CBN刀片材质性能
|
刀具牌号 |
结合剂 |
CBN含量（%） |
粒度（μm） |
硬度（HV） |
|
BN-H05 |
TIN |
45 |
≤1 |
2700-2800 |
|
BN-H10 |
TIN |
50 |
≤1 |
2700-2800 |
|
BN-H21 |
AL，TINC |
60 |
1-2 |
2600-2800 |
|
BN-K10 |
Ti，Co |
95 |
≤2 |
3300-3500 |
|
BN-K50 |
Co |
85 |
≤2 |
3300-3500 |
4、华菱复合式CBN刀片可承受切削状态
|
CBN含量等级 |
刀具牌号 |
承受吃刀深度 |
推荐切削状态 |
|
高含量 |
BN-K50 |
≤0.5mm |
连续切削 |
|
BN-K10 |
≤0.5mm |
连续切削 |
|
低含量 |
BN-H05 |
≤0.2mm |
连续切削 |
|
BN-H10 |
≤0.5mm |
连续-中断续 |
|
BN-H21 |
≤0.5mm |
中断续—强断续 |
|
BN-H05 C25 |
≤0.2mm |
连续切削 |
|
BN-H10 C25 |
≤0.5mm |
连续-中断续 |
|
BN-H21 C25 |
≤0.5mm |
中断续—强断续 |

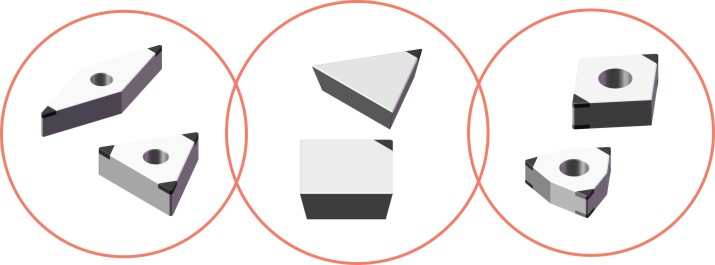

5、点击下方图片查看具体刀片型号
