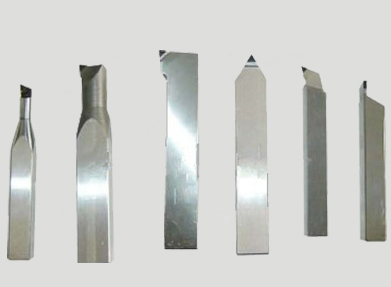

CBN非标车刀/镗刀
发布单位: 立方氮化硼刀具,CBN刀片,陶瓷刀片,HLCBN刀具 . 所属类别: CBN切槽刀、成型车刀、镗刀 . 点击查阅: 12187 次.
CBN非标车刀/镗刀简介:

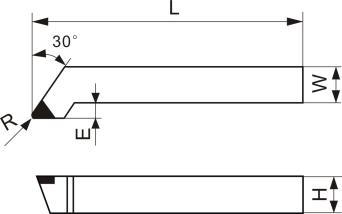

一般切削用车刀
|
图样 |
订货编码 |
尺寸（mm） |
|
W |
H |
L |
E |
R |
|
|
HTW10-30°-R/L |
10 |
10 |
80 |
0 |
0.2-0.5 |
|
HTW13-30°-R/L |
13 |
13 |
100 |
4 |
|
HTW16-30°-R/L |
16 |
16 |
120 |
|

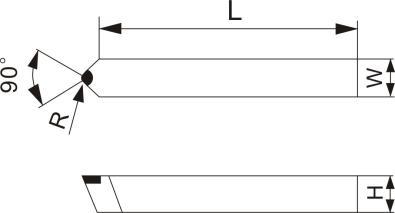

图样 |
订货编码 |
尺寸（mm） |
|
W |
H |
L |
R |
|
|
HTW10-N |
10 |
10 |
80 |
0.3-0.5 |
|
HTW13-N |
13 |
13 |
100 |
|
HTW16-N |
16 |
16 |
120 |

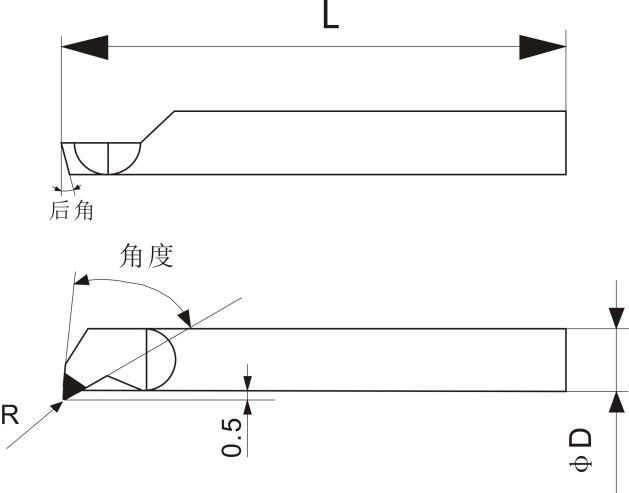

高精密内孔刀（小孔专用）
|
图样 |
型号 |
尺寸（mm） |
|
最小加工孔径 |
角度 |
φD |
R |
L |
|
|
3mm内孔刀 |
3.8内孔 |
60 |
Φ3 |
0.4 |
50 |
,,
|
4mm内孔刀 |
4.8内孔 |
60 |
Φ4 |
0.4 |
50 |
|
5mm内孔刀 |
5.8内孔 |
60 |
Φ5 |
0.4 |
50 |
|
6mm内孔刀 |
6.8内孔 |
60 |
Φ6 |
0.4 |
50 |
|
7mm内孔刀 |
7.8内孔 |
80 |
Φ7 |
0.4 |
80 |
|
8mm内孔刀 |
8.8内孔 |
80 |
Φ8 |
0.4 |
80 |
|
9mm内孔刀 |
9.9内孔 |
80 |
Φ9 |
0.4 |
80 |
|
10mm内孔刀 |
10.8内孔 |
80 |
Φ10 |
0.4 |
80 |
客户需提供图纸尺寸，华菱超硬进行定制服务。
